輸電線路阻抗的測量分正序阻抗和零序阻抗兩種來測量。
    一、測量正序阻抗

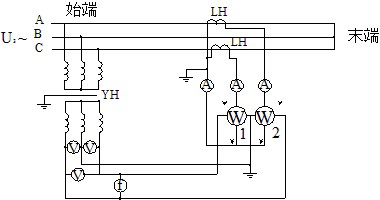

    如圖1-1所示將線路末端三相短路，在始端加三相工頻電壓，測量各相的電流、三相的線電壓和三相總功率。按測得的電壓、電流取三個數的算術平均值；功率取功率表1及2的代數和（用低功率因素功率表），并按下式計算線路每相每公里的正序參數。
    正序阻抗  Z＝[Uav／(√3)Iav]×[1／L]    (歐/公里)      (10-7)
    正序電阻  R＝[P／3Iav2]×[1／L]         (歐/公里)      (10-8)
    正序電抗  X＝√(Z12－R12)               (歐/公里)      (10-9)
    正序電感  L＝X1／2π?                   (亨/公里)      (10-10)
    式中 P ──三相總功率，即 P = P1 + P2 （瓦）；
         Uav──三相線電壓平均值（伏）；
         Iav ──三相電流平均值（安）；
         L ──線路長度（公里）；
         ? ──測量電源的頻率（赫）。
    在圖1-1中，試驗電源電壓應按線路長度和試驗設備來選擇，對100公里及以下線路可用380伏，100公里以上線路最好用1千伏以上電壓測量，以免由于電流過小引起較大的測量誤差。

   二、測量零序阻抗

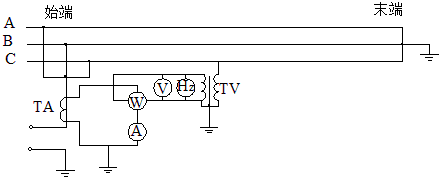

    測量零序阻抗接線如圖1-2所示，測量時將末端三相短路接地，在始端施加單相交流電壓。根據測得的電流、電壓及功率，按下式計算出每相每公里的零序參數。
    零序阻抗  Z0＝[3U／I]×[1／L]     (歐/公里)      (10-11)
    零序電阻  R0＝[3P／I2]×[1／L]    (歐/公里)      (10-12)
    零序電抗  X0＝√(Z02－R02)         (歐/公里)      (10-13)
    零序電感  L0＝X0／2π?            (亨/公里)      (10-14)
    式中 P ──所測功率（瓦）；
         U、I ──試驗電壓（伏）和電流（安）；
         L ──線路長度（公里）；
         ? ──試驗電源的頻率（赫）。

---
